等离子清洗机在LCD-COG组装工艺中的应用

一、等离子体

    离子体通常称作物质的第四种状态，前三种状态是固体、液体、气体，它们是比较常见的，就存在于我们周围。 离子体尽管在**的别处**丰富，但在地球上只存在于某种特定环境。离子体的自然存在包括闪电、北极光。就好像把固体转变成气体需要能量一样，产生离子体也需要能量。

    当温度升高时，物质就由固体变成液体，液体则会变成气体。当气体的温度升高时，此气体分子会分离成为原子，若温度继续上升，围绕在原子核周围的电子就会脱离原子成离子（正电荷）与电子（负电荷），此现象称为“电离”。因电离现象而带有电荷离子的气体便称为“等离子（PLASMA）”。因此通常将等离子归类为自然界中的“固体”、“液体”、“气体”等物态以外的“第四态”。

二、等离子清洗原理

   等离子清洗一般是利用激光、微波、电晕放电、热电离、弧光放电等多种方式将气体激发成等离子状态。

   在等离子清洗应用中，主要是利用低压气体辉光等离子体。一些非聚合性无机气体（Ar2、N2、H2、O2等）在高频低压下被激发，产生含有离子、激发态分子，自由基等多种活性粒子。一般在等离子清洗中，可把活化气体分为两类，一类为惰性气体的等离子体（如Ar2、N2等）；另一类为反应性气体的等离子体（如O2、H2等）。等离子产生的原理如下：给一组电极施以射频电压（频率约为几十兆赫兹），电极之间形成高频交变电场，区域内气体在交变电场的激荡下，产生等离子体。活性等离子对被清洗物进行表面物理轰击与化学反应双重作用，使被清洗物表面物质变成粒子和气态物质，经过抽真空排出，而达到清洗目的。

等离子清洗的清洗过程从原理上分为两个过程

过程1为：有机物的去除    首先是利用等离子的原理将气体分子激活，然后利用O，O3与有机物进行反应，达到将有机物排除的目的；

过程2为：表面的活化   首先是利用等离子的原理将气体分子激活，然后利用O，O3含氧官能团的表面活化作用，来改善材料的粘着性和湿润性能。

三、等离子清洗机在COG-LCD组装技术中的应用

    LCD的COG组装过程，是将裸片IC贴装到ITO玻璃上，利用金球的压缩与变形来使ITO玻璃上的引脚与IC上的引脚导通。由于精细线路技术的不断发展，目前已经发展到生产Pitch为20μm、线条为10μm的产品。这些精细线路电子产品的生产与组装，对ITO玻璃的表面清洁度要求**高，要求产品的可焊接性能好、焊接牢固、不能有任何有机与无机的物质残留在ITO玻璃上来阻止ITO电极端子与IC BUMP的导通性，因此，对ITO玻璃的清洁显得**重要。在目前的ITO玻璃清洁工艺中，大家都在尝试利用各种清洗剂（酒精清洗、棉签＋柠檬水清洗、超声波清洗）进行清洗，但由于清洗剂的引入，会导致由于清洗剂的引入而带来其他的相关问题，因此，探索新的清洗方法成为各厂家的努力方向。通过逐步的试验，利用等离子清洗的原理来对ITO玻璃进行表面清洁，是比较有效的清洁方法。

下面是经过等离子清洗前后的效果差别：

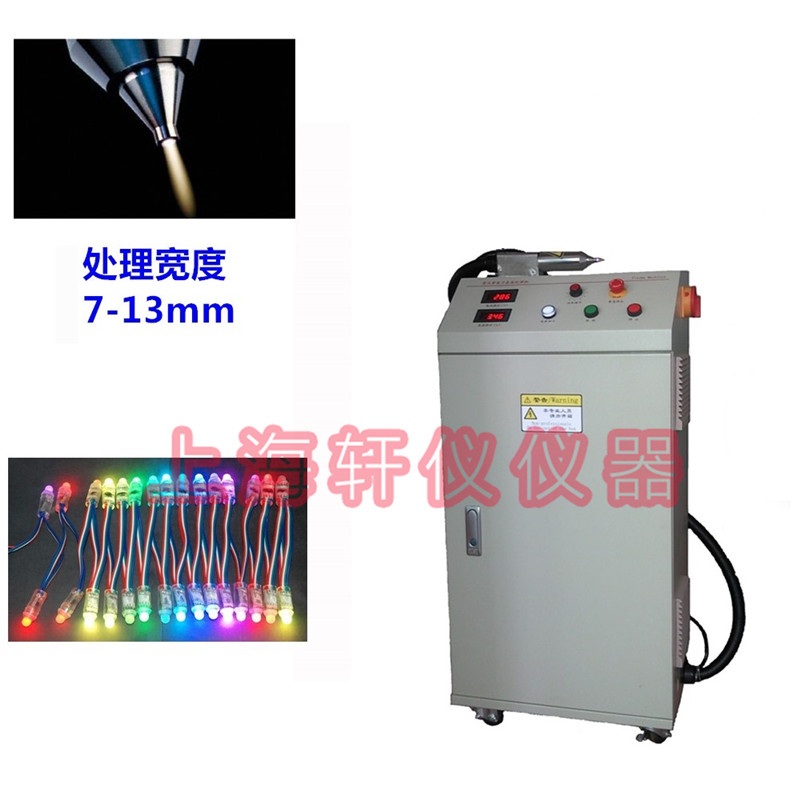

1.使用设备: 等离子大气压等离子清洗机；气体:无油干燥空气

2.将20pcs IC Bump向上放置（粘在黄胶纸上），进行Plasma清洗，然后再将IC正常热压到LCD上，进行测试，观察产品显示状况。

3.将23pcs显示白条，并且未封硅胶的产品，进行Plasma清洗，然后再测试，观察白条显示状况。

4.取2pcs显示OK的产品，在同一位置裸露的ITO上沾上汗渍（不戴手套，直接戴手指套，约15分钟后手指套内的汗渍），将其中1pcs进行Plasma清洗，然后产品一起通电，观察腐蚀状况（车间温度管控范围:22℃+/-6℃，湿度控制范围55％+/-15％）。

产品A经过等离子清洗；产品B不进行等离子清洗。通过连续的通电实验（200小时）后，情况如下：产品A在通电71.5H时出现*条缺线，通电77H时出现第二条缺线； 而产品B在通电4.5H时，显示缺四条线。

从上面的实验数据可以看出：

1、等离子清洗时产生的静电不会对产品造成不良；

2、等离子清洗机可清洗ITO表面的微量导电脏污，可以改善由于漏电导致的白条现象；

3、等离子清洗可以降低被污染产品的腐蚀速度和腐蚀程度。

 从上面的原理分析及实验数据可以得出： 等离子清洗可用于LCD玻璃及LCD—COG半成品玻璃组装过程的清洗，来改善产品的质量及其稳定性。
