LED封装等离子表面处理设备plasma

LED封装等离子表面处理设备plasma

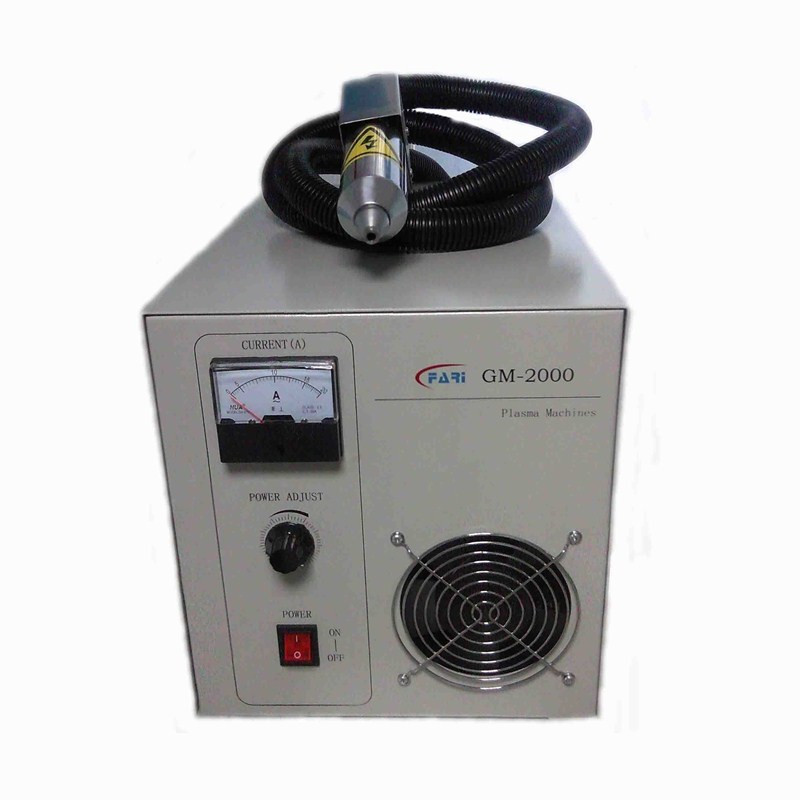

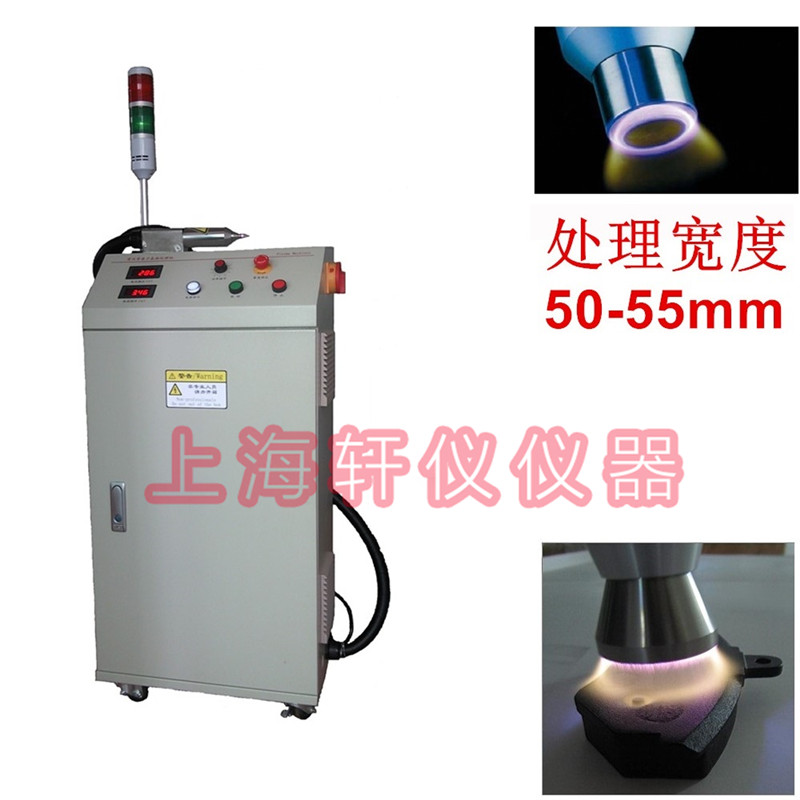

LED封装等离子表面处理设备plasma产品介绍:

上海轩仪仪器供应的LED封装等离子表面处理设备plasma也叫等离子表面处理设备,等离子表面打磨机,等离子处理器等。上海LED封装等离子表面处理设备plasma能够对各种材料的表面进行清洗、活化和涂层,达到彻底清理或改性而不破坏物体表面的效果。

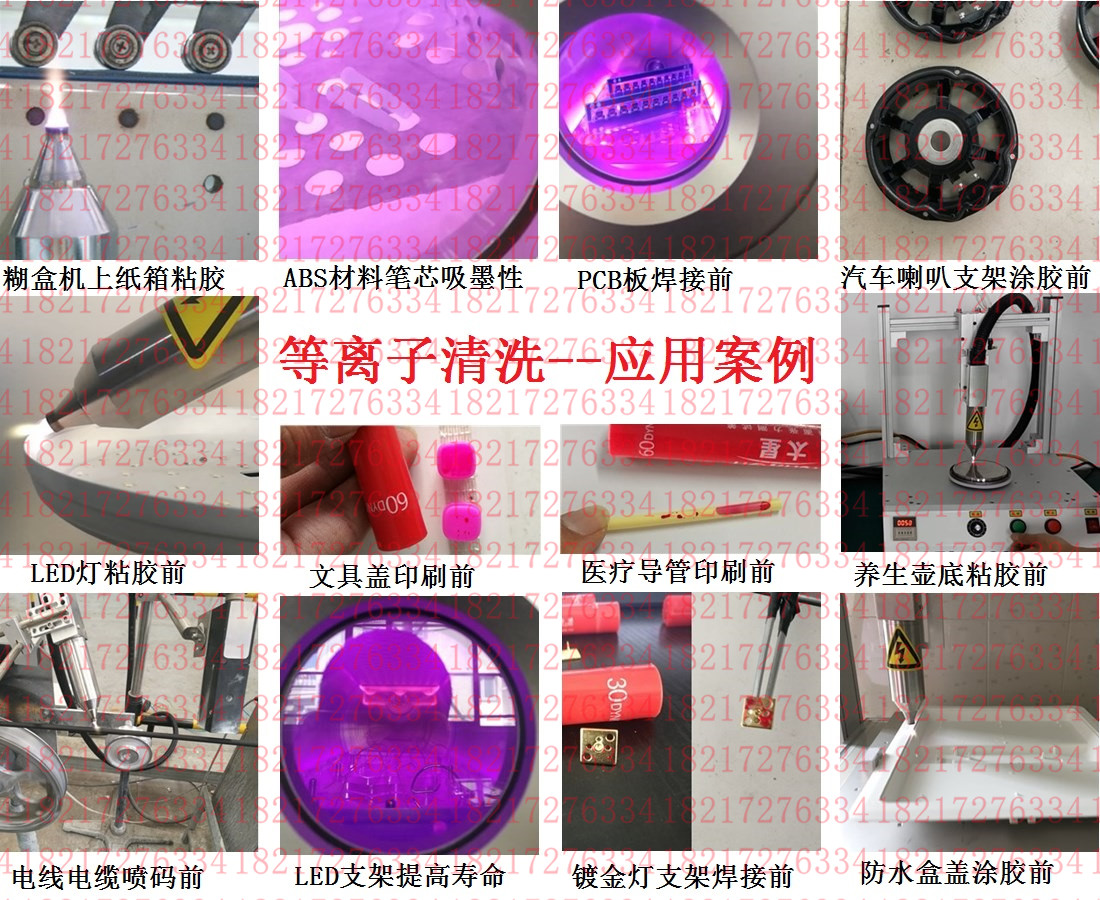

等离子清洗在LED封装工艺中的应用,在以下几个方面,等离子清洗机

点银胶前:基板上的污染物会导致银胶呈圆球状,不利于芯片粘贴,而且轻易造成芯片手工刺片时损伤,使用射频等离子清洗可以使工件表面粗糙度及亲水性大大进步,有利于银胶平展及芯片粘贴,同时可大大节省银胶的使用量,降低本钱。

引线键合前:芯片粘贴到基板上后,经过高温固化,其上存在的污染物可能包含有微颗粒及氧化物等,这些污染物从物理和化学反应使引线与芯片及基板之间焊接不完全或粘附性差,造成键合强度不够。在引线键合前进行射频等离子清洗,会明显进步其表面活性,从而进步键合强度及键合引线的拉力均匀性。键合刀头的压力可以较低(有污染物时,键合头要穿透污染物,需要较大的压力),有些情况下,键合的温度也可以降低,因而进步产量,降低本钱。
  LED
封胶前:LED注环氧胶过程中,污染物会导致气泡的成泡率偏高,从而导致产品质量及使用寿命低下,所以,避免封胶过程中形成气泡同样是人们关注的题目。通过射频等离子清洗后,芯片与基板会更加紧密的和胶体相结合,气泡的形成将大大减少,同时也将明显进步散热率及光的出射率。

 LED封装等离子表面处理设备plasma

上海轩仪仪器为您提供:
1、质量好的的售前服务:我们保*所有产品均为我们工厂自己生产,根据客户的需求,推荐性价比高的的产品及配置,提供相关的技术咨询,报出合理的价格,同客户洽谈、协商,并签定合同。
2、完善的售后服务:产品保修一年,在保修期内,除人为损坏之外所产生的零件成本费、运费均由我们上海轩仪仪器负责,终身跟踪服务。常年供应各种零配件和耗材。用户在使用过程中,如遇到的各种操作及技术故障问题,可随时通过电话、传真或E-mail等形式及时与我公司取得联系,我们的工作人员将以热情、周到的服务给您解答!
3、免费打样服务:可提供免费打样服务,欢迎前来试样!
