上海轩仪：等离子清洗机工作原理及铝基板旧PS版案例解析

关于等离子清洗机的工作原理，简单的说，就是在真空状态下（真空腔内的压力低到某一压力程度下），使电极之间形成高频交变电场，区域内气体在交变电场的激荡下，形成等离子体，活性等离子对被清洗物进行物理轰击与化学反应双重作用，使被轰击与化学反应双重作用，使被清洗物表面物质变成粒子，和气态物质，经过抽真空排出，而达到清洗目的。

如需了解更多等离子清洗机的工作原理，可以关注我司网站，有*门介绍等离子清洗机的工作原理的，网址：http://www.1plasma.cn/news/html/593.html。

关于等离子清洗机的作用，简单的说，就是清楚各种物件/工件/产品的表面污染物，并将物件/工件/产品的表面进行活化，满足客户的涂胶、印刷、喷码等其它需要在表面进行处理的工序。具体可以到我司等离子清洗机官网上去了解，我司等离子清洗机官网上有相关视频、文章、产品、案例等等。

下面开始写下我做的试验—铝基板案例：

1.       产品名称：铝基板/旧PS版（上面带有表面感光层和油墨）；

2.       客户要求：处理铝基板上的感光层、油墨及其它污染物等，保*铝基板可以再次使用；

3.       使用机型：GM-2000，PM-G13A，GD-5。

4.       处理方法：

1)       GM-2000机型，7-13mm处理宽度，功率*大1000W，直接将铝基板放在传送带上，调整设备的功率、喷嘴距离铝基板的距离和传送带的速度。

2)       PM-G13A机型，50-55mm处理宽度，功率*大850W，直接将铝基板放在传送带上，调整设备的功率、喷嘴距离铝基板的距离和传送带的速度。

3)       GD-5机型，真空等离子清洗机，5L大小，整机功率含真空泵850W，使用压缩空气、氩气氧气混合2种气体处理，同时设置不同处理时间的批次。

5.       案例总结：

1）  GM-2000机型，速度从1m/min~10m/min，喷嘴高度从8~12mm，功率从550W~1000W，不同情况都配比过，处理效果微乎其微；

2）  PM-G13A机型，情况同GM-2000机型类似，处理效果微乎其微；

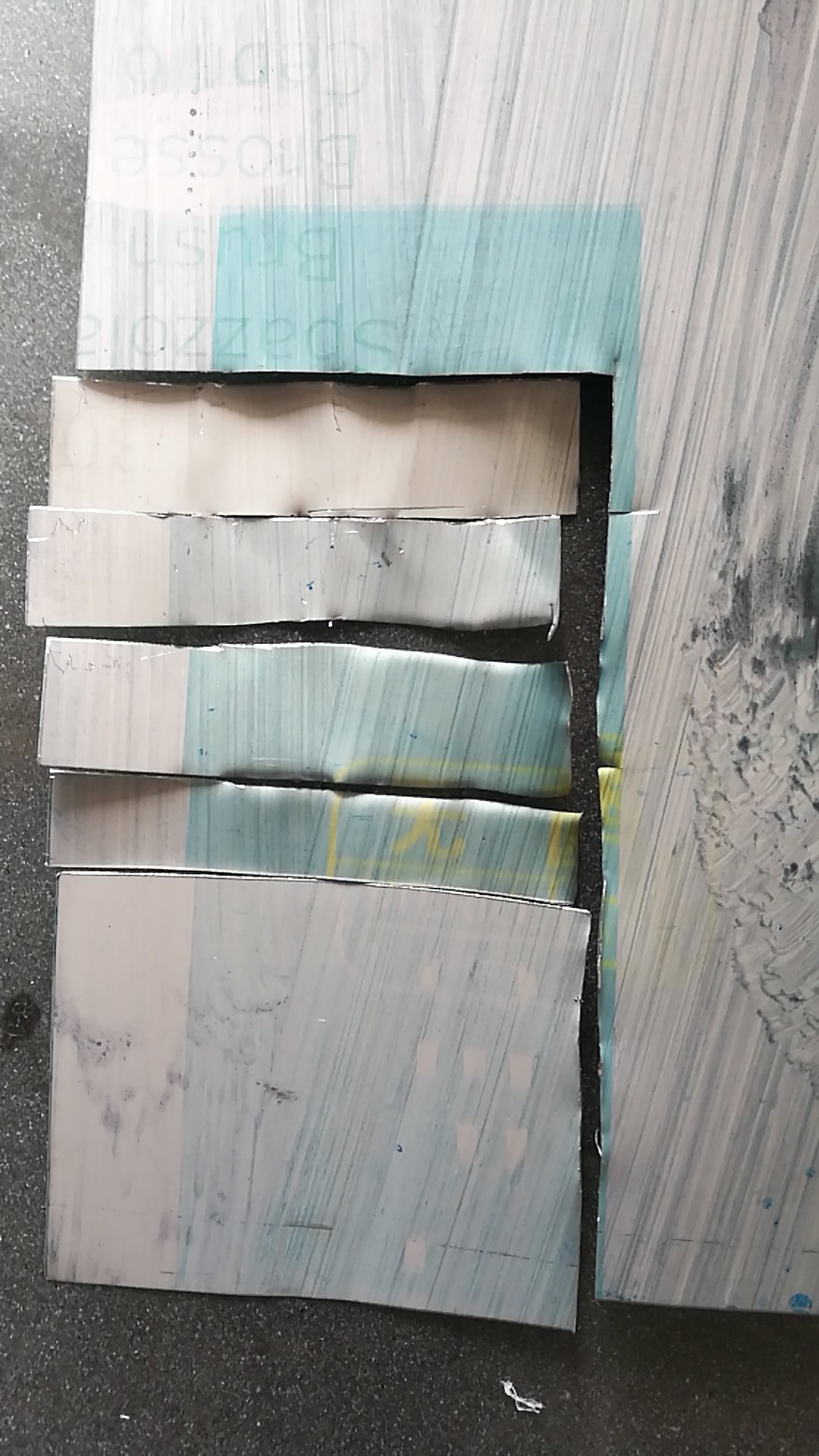

3）  GD-5真空等离子清洗机，由于前面试验的经验，知道难处理，所以，直接接上氩气和氧气做试验。混合比例10:1，流量0.1NL/MIN~1.0NL/MIN。功率开到*大300W档位，时间选择20S/30S/50S/100S/200S/300S/600S不同时间，结论就是有效果，并且**明显，特别是感光层的铝基板可以在200s时很容易处理掉颜色，但是铝基板没有恢复到光亮的颜色；带有油墨层的铝基板，可以明显的看到颜色变淡，时间600S也无法完全去除。

接着我们使用了压缩空气，流量同上，功率同上，时间同上。结论：处理效果比氩气氧气混合效果好，可以明显的看出处理后的铝基板比氩气氧气混合的好。

个人针对这次铝基板案例的实验总结：

1.       由于条件受限，无法使用其它气体实验，也许有更好的气体适合处理被污染的铝基板；

2.       真空等离子清洗机的表面处理效果，比大气等离子表面处理机效果好，也许是因为真空等离子清洗机的温度更低的原因，允许处理时间长，且不会二次污染的原因吧。

3.       较厚的污染物涂层，还是很难处理的，也许我下次试试30min，效果未知，由于时间有限，下次再接着试验。（样品客户暂时留给我了）

有需要做实验的朋友，可以联系我，我这边会尽量帮助各位做出你想要的试验，但是需要你们邮寄样品给我，其他事情，我这边尽量去搞定。欢迎各位前来我司当面试验。

*后，打下广告：

我司提供各种等离子设备，我司官网：www.1plasma.cn

产品可以非标，且会满足客户的各种处理需求。

有需要等离子设备的，真空的、常压的、宽幅的、线型的、低温的都可以联系我司。

本文编辑于http://www.1plasma.cn
